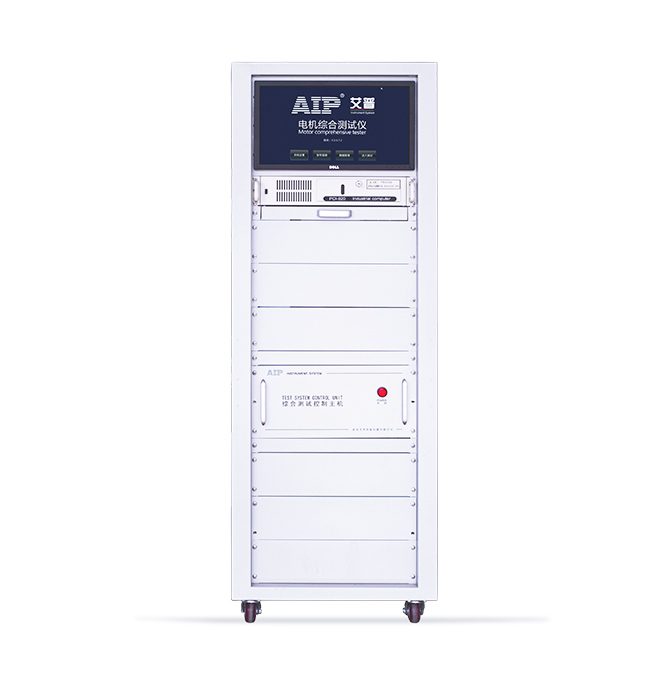

電機搭線垂線測試系統

一、產品概述

電機搭線垂線測試系統采用嵌入式結構，基于Linux平臺開發的專業控制系統軟件，該系統既有Linux系統的穩定性，又兼有Windows系統的友好界面，能夠滿足各類電機定子離線/在線檢測，屬于第三代定子線包不良檢測，測試項目包含交流耐壓（含搭線）、直流耐壓、絕緣電阻，主要應用于電機定子浸漆前工序，不管漆包線有無破損，只要對漆包線觸碰到硅鋼片的不良現象，有90%左右的檢出率。傳統檢測方式對普通絕緣線包搭線檢測只能通過提高電壓檢出，但高電壓會對電機造成破壞性的傷害，無法批量應用。對無破損線包搭線檢測經歷了以下三個階段：

1、第一代線包檢測：初級階段主要靠耐壓擊穿檢測，該階段只能檢測出漆包線破損的現象，或通過上述高壓破壞方式檢測，但對絕緣度較高產品則無法有效測試，檢出率在5%以下。

2、第二代線包檢測：為了解決第一代的問題，青島艾普較早應用ARC功能，對不良品測試效果較一代提升20%左右，但對搭線不良檢出率僅10%左右。

3、第三代線包檢測：在一、二代的基礎上，針對未破損漆包線觸碰到硅鋼片的行業難題，艾普進行多年專項研發，進行大量實驗驗證，終于在2018年將該問題攻克，將檢出率提高到90%左右，此技術引起國內外客戶的廣泛關注，并取得一直好評，這是艾普在國際電機測試舞臺上邁出的一大步。

二、注意事項

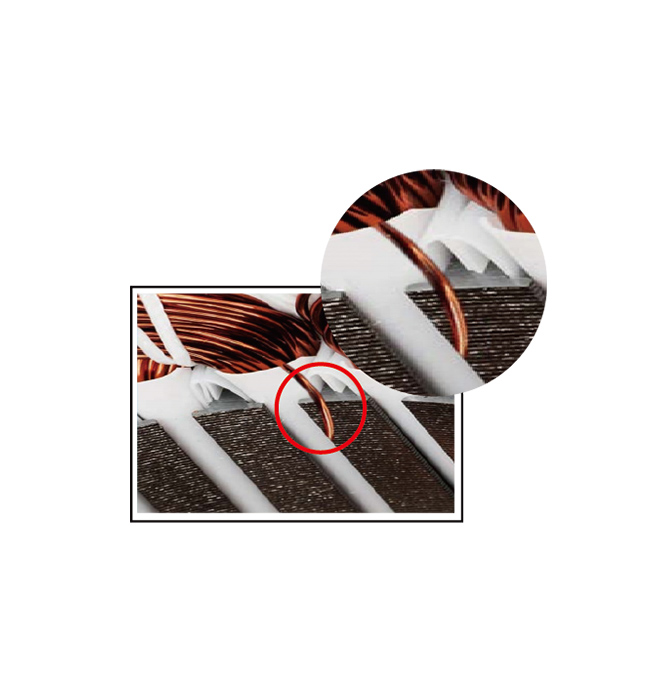

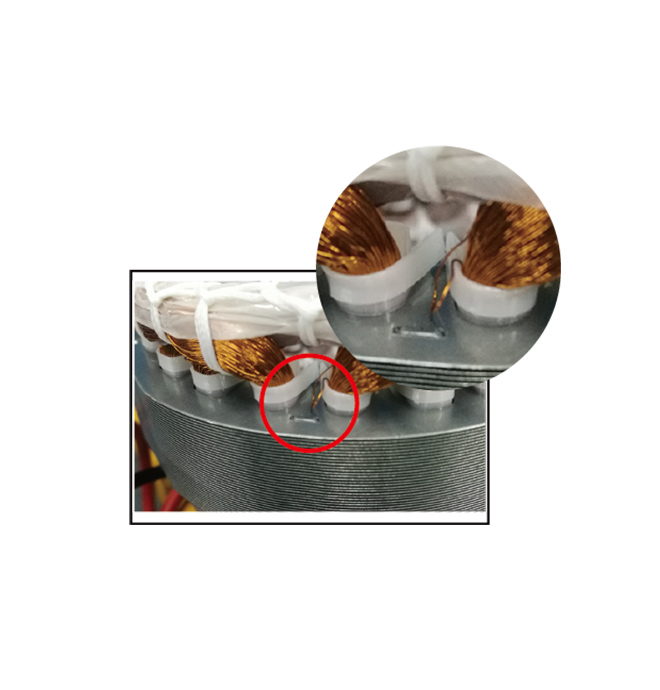

1、定子線包的飛線必須跟定子鐵芯完全接觸，才可以測出，之間有介質會影響測試。
2、搭線測試跟電弧測試的特點很像，不能100%測試出來所有問題。

3、對浸漆定子由于受到漆膜厚度的影響，測試結果受影響。

三、主要特點

1、搭線檢測：有效的解決了搭線檢測行業難題，保障了產品質量，降低了產品不良率。

2、智能化：系統可通過網絡接口與外部互聯網進行連接，實現數據交互與資源共享，滿足新一代物聯網的需要。

3、易維護：支持智能自檢、遠程故障診斷和在線軟件升級，插板式設計，方便拆卸更換。

4、使用方便：10.4寸LCD大液晶，人性化操作界面，內置幫助文檔，觸摸屏和數字鍵盤兩種操作模式。

5、數據分析：自動記錄統計各測試項目數值波動及合格與不合格數量變化，便于企業質量數據分析及統計。

6、 接口豐富：儀表自帶USB、RS232、、網口等接口，方便儀表的控制和擴展。

7、支持多語言選擇：產品滿足多語言要求，滿足國內外客戶使用。

四、測試項目：

1、交流耐壓（含搭線）

2、直流耐壓、絕緣電阻
