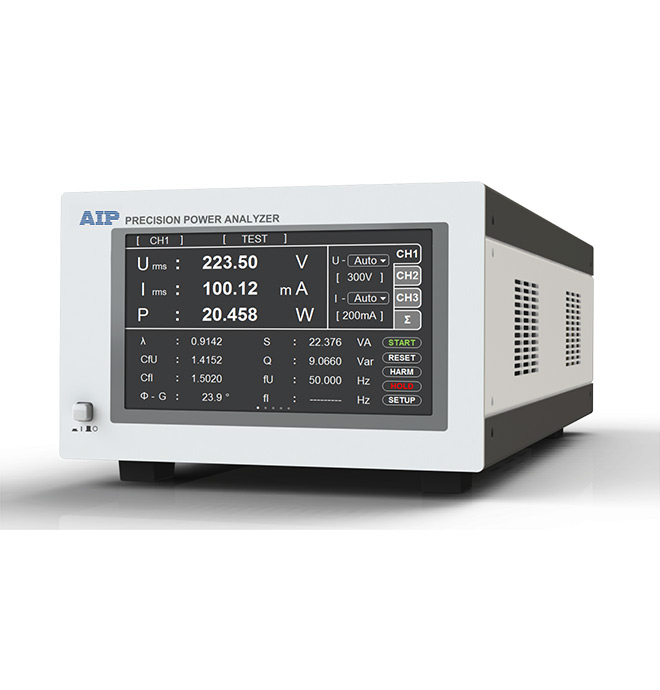

AIP87330三相功率分析儀
一、AIP87330三相功率分析儀基本參數
1、基本精度：±0.1%；
2、測量帶寬：DC，0.5Hz~100kHz；
3、采樣速率：100kSps；
4、最大電壓：1000Vrms（1500Vpk）；
5、最大電流：50A/20A/10A/5A/2A/1A，支持混合搭配，選配傳感器。
二、AIP87330三相功率分析儀典型應用
1、單相/三相家用電器、商用電器待機功耗和功率分析
2、電動汽車、充電樁電性能測量
3、電力電子、變壓器、發電機功率分析
4、變頻器、變頻電機功率分析
5、開關電源功率分析
三、AIP87330三相功率分析儀基本特點
1、觸摸寬屏：800*480高亮、高分辨率觸屏，操作簡單方便；
2、高 精 度：使用高速DSP處理器，16位高速高精度AD轉換器，基本精度可達0.1%，最快100ms顯示數據更新周期；
3、寬 功 率：單通道可測量電流50A（可選配20A、10A、5A、2A、1A等規格，且支持混合搭配），功率最小分辨力0.1mW，滿足待機功耗測量需求和額定功率測量需求；
4、寬 頻 帶：交流、直流信號兩用，功率測量帶寬DC、0.5Hz~100kHz，可滿足各種標準和非標準正弦波形負載功率測量；
5、三相諧波：三相可同時進行諧波分析，最高50次諧波測量，失真度分析，可直觀顯示各次諧波含量和總含量；
6、三相頻率：三相可同時進行頻率測量；
7、線路濾波：采用500Hz、5.5kHz的低通濾波器，可測量PWM波形的基波值，濾掉開關電源電流高頻干擾；
8、傳 感 器：變比功能，支持常規I-I、V-V型電壓/電流互感器；支持BNC接口的I-V型電流傳感器，最大輸入電壓10V，可選配大電流傳感器；
9、效率計算：可同時測量設備的輸入、輸出能耗，并計算出其效率；
10、電能累積：可單獨累積正向電能量、反向電能量和綜合電能量，進行買賣電能測量；
11、閾值報警：每通道可獨立設置電壓、電流、功率、功率因數等閾值和測量門限值，自動上下限判定，報警；
12、中英界面：可切換設置中文、英文操作界面。
四、AIP87330三相功率分析儀主要功能

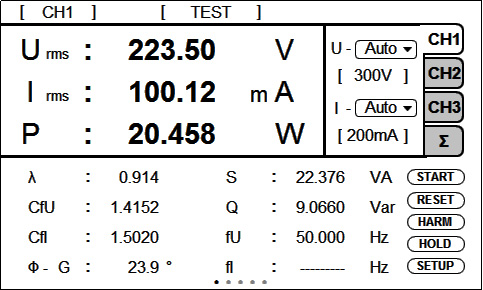

1、單通道測量

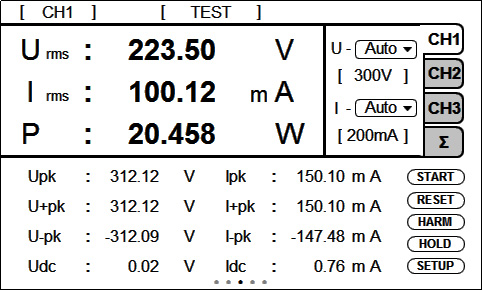

2、峰值檢測

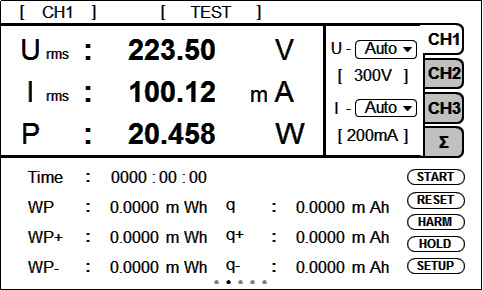

3、電能量測量

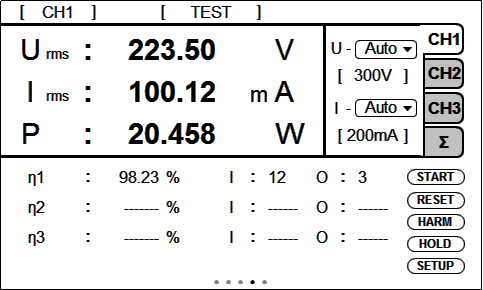

4、效率測量

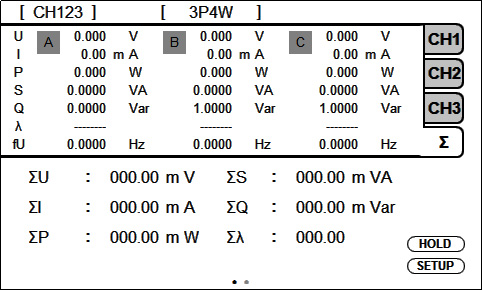

5、三相測量

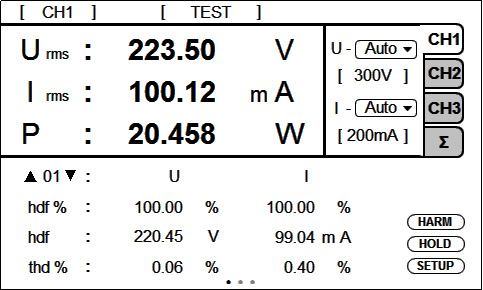

6、諧波分析
五、AIP87330三相功率分析儀通道配置
三相功率分析儀可支持多種接線方式，包括1P2W、1P3W、3P3W、3V3A、3P4W等方式，用戶可根據使用要求配置多通道模式，以滿足特定負載的電壓、電流、功率、效率等參數的測量。
| 接線方式 | 通道1 | 通道2 | 通道3 |
| 1P2W 單相兩線 | 1P2W | 1P2W | 1P2W |
| 1P3W 單相三線 | 1P3W | ||
| 3P3W 三相三線 | 3P3W | ||
| 3V3A 三相三線 | 3V3A | ||
| 3P4W 三相四相 | 3P4W | ||
